Системы чиллер и фанкойл обеспечивают независимое регулирование температуры одновременно в большом количестве помещений, например, в гостиницах, офисах, торговых центрах и т.д.
Фанкойлы могут произвольно включаться и выключаться, изменять свою холодо- или теплопроизводительность.
Системы чиллер и фанкойл позволяют вводить здание в эксплуатацию, постепенно наращивая количество потребителей.
Кроме фанкойлов, в качестве потребителей могут быть теплообменники центрального кондиционера, какое-либо технологическое оборудование.
Охлаждение производится жидкостью, циркулирующей по системе трубопроводов от источника холода к конечному потребителю. Источником холода является охладитель жидкости - так называемый чиллер.
Чиллер - это холодильная машина, используемая в центральных системах кондиционирования. Она охлаждает или подогревает теплоноситель (тосол, вода) и подает его по системе трубопроводов в фанкойлы или другие теплообменники.
Чиллеры можно разделить на два типа:
- чиллер с воздушным охлаждением конденсатора;
- чиллер с водяным охлаждением конденсатора.
Оба типа чиллеров могут быть:
- чиллеры со встроенной насосной станцией (гидравлическим контуром);
- чиллеры без гидравлического контура. К ним необходимо подобрать нужную насосную станцию.
Чиллеры с воздушным охлаждением можно разделить на три группы по их расположению:
- чиллеры с осевым вентилятором для охлаждения конденсатора. Устанавливаются вне помещения: на балконах, улице, плоских крышах;
- чиллеры с центробежным вентилятором для охлаждения конденсатора. Могут устанавливаться в замкнутых помещениях внутри зданий (подвалах, чердаках, служебных помещениях). Для охлаждения они соединены с улицей с помощью воздуховодов;
- чиллеры с выносным конденсатором (их также можно устанавливать в замкнутых помещениях, а конденсаторный блок выносить вне помещения).

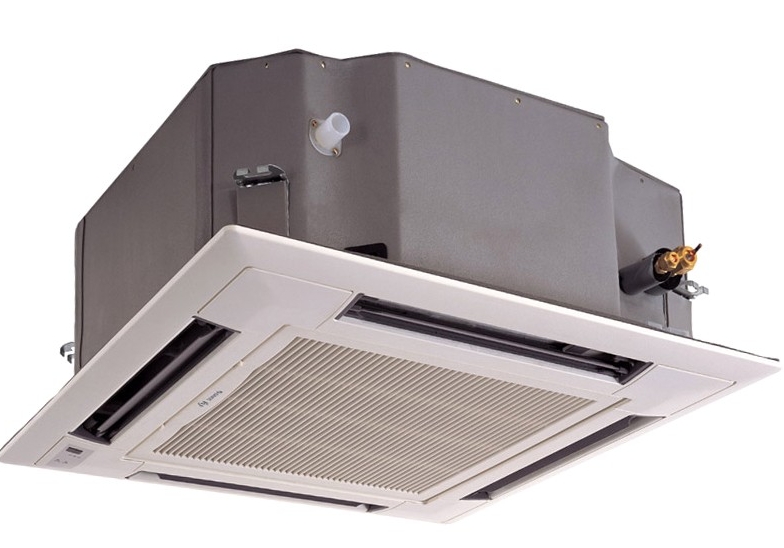

Фанкойл - это агрегат, устанавливаемый в помещении и включающий теплообменник с вентилятором, фильтр, пульт управления (встроенный или выносной). Воздух из помещения подается вентилятором на теплообменник фанкойла, в котором он охлаждается или подогревается. В фанкойл может подаваться некоторое количество свежего воздуха от центрального кондиционера или приточной установки. В этом случае система чиллер и фанкойл позволяет одновременно решить задачи вентиляции.
Фанкойлы монтируются на полу, на стене (на расстоянии 20-30 см от пола) или на потолке. Также существуют бескорпусные фанкойлы, которые монтируются за подвесными потолками, декоративными панелями. Фанкойлы производятся с одним или двумя теплообменниками. В соответствии с этим система может быть:
- двутрубная - в ней используются фанкойлы с одним теплообменником, в который поступает холодный или горячий теплоноситель (от чиллера с тепловым насосом);
- четырехтрубная - фанкойлы с двумя теплообменниками. В один при этом подается теплоноситель от чиллера, а во второй - горячая вода из системы центрального отопления. При использовании четырехтрубной системы фанкойлы зимой работают как радиаторы центрального отопления (поэтому их надо устанавливать под окнами).
Система чиллер-фанкойл имеет следующие преимущества:
- Система чиллер-фанкойл обладает большой гибкостью при кондиционировании большого количества помещений. К одному чиллеру может подключаться большое количество фанкойлов, а также теплообменники центрального кондиционера или приточной вентиляционной установки. Каждый потребитель может работать практически независимо друг от друга - изменять режим работы, включаться или отключаться.
- Можно задавать не только общий тепловой режим всей системы чиллер-фанкойл, но и регулировать режим работы каждого фанкойла с выносного пульта управления либо вмонтированного в фанкойл, либо установленного на стене помещения.
- Можно постепенно наращивать мощность потребителя, что позволяет вводить объект в эксплуатацию постепенно, отдельными этапами.
- Предельное расстояние между чиллером и фанкойлом не лимитируется и определяется возможностями насосной станции и теплоизоляцией трубопроводов.
При проектировании системы чиллер-фанкойл производятся следующие расчеты:
- Определяются теплоизбытки по каждому помещению и подбираются в каждое помещение фанкойл необходимой хладопроизводительности.
- По сумме теплоизбытков подбирается чиллер необходимой хладо-теплопроизводительности.
- Проводится гидравлический расчет системы для определения диаметров трубопроводов каждого участка, а также выясняется:
а) Если используется установка чиллер со встроенной насосной станцией (гидравлическим контуром), то достаточно ли его давления для нормальной работы системы.
б) Если используется установка чиллер без встроенной насосной станции (гидравлического контура), то по данным расчета подбирается необходимая насосная станция.
